Димова граната РДГ-М

Граната РДГ-М - російська ручна димова граната миттєвої дії призначена для встановлення димової завіси з ціллю маскування під час бойових дій одиночним солдатом чи невеликим підрозділом в ближньому бою.

Принцип дії суттєво відрізняється від РДГ-2 та РДГ-П. Конструкція подібна до звичайних бойових осколково-фугасних гранат: має запал із чекою, кільцем і спусковим важелем.

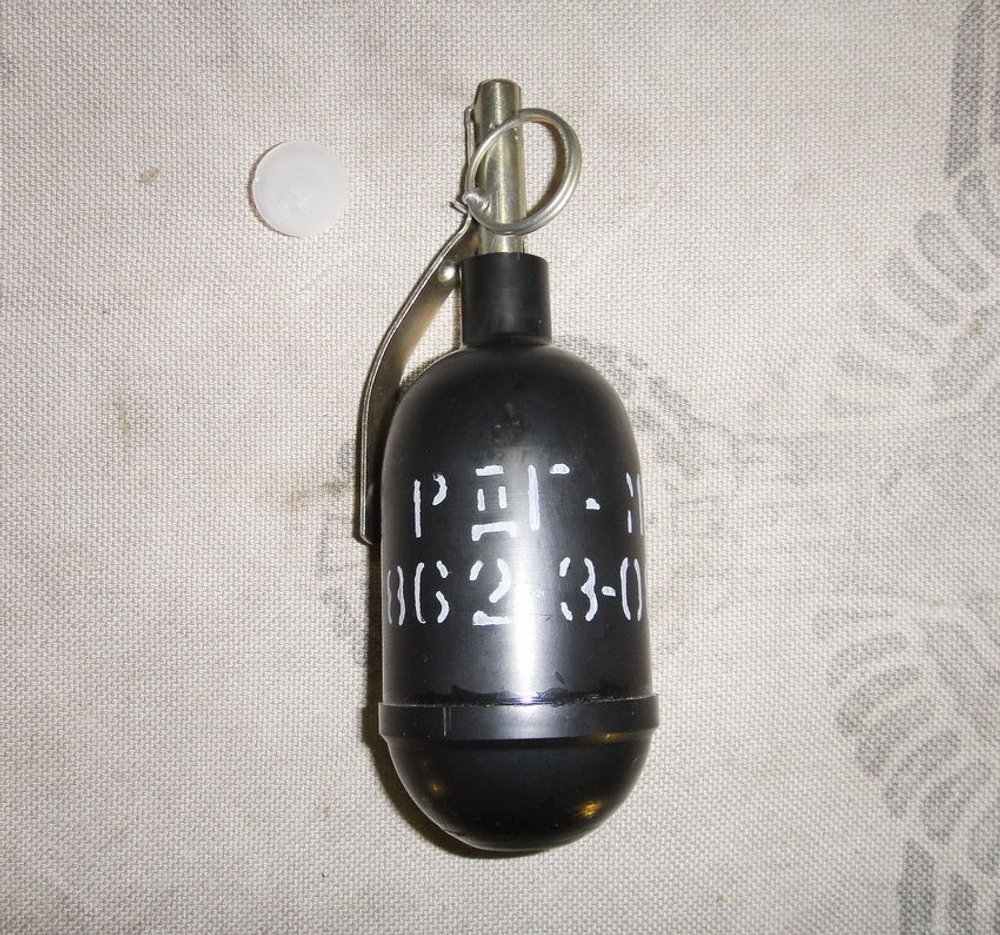

Димова граната РДГ-М
Димова граната РДГ-М
Димова граната РДГ-М

Тактико-технічні характеристики гранати РДГ-М

Тип
Димова
Маса
350 г
Діаметр
58 мм
Висота з підривником ППМ У-517
170 мм
Димоутворюючий склад
На основі фосфору
Час встановлення димової завіси
Не більше 2 с
Висота димової завіси
3 м
Ширина димової завіси
10 м
Час утримання завіси
Не менше 30 с
Матер'ял корпусу
Пластик

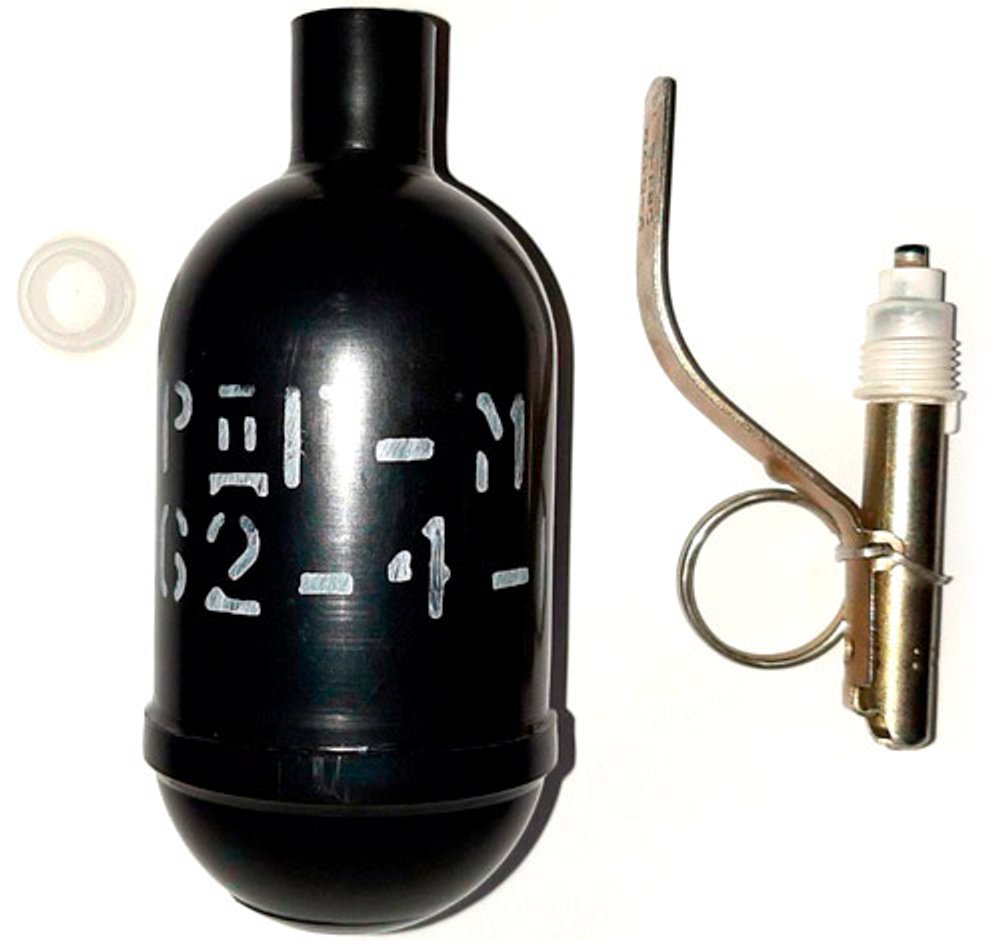

Граната РДГ-М. Корпус, пробка і запал окремо.
Граната РДГ-М. Корпус, пробка і запал окремо.
Граната РДГ-М. Корпус, пробка і запал окремо.

Чеку висмикують, гранату кидають, відпускаючи при цьому важіль. Із затримкою близько 4 секунд відбувається розпилення хмари димоутворювального складу. Час постановки завіси — приблизно 2 секунди.

Спрацювання гранати РДГ-М
Спрацювання гранати РДГ-М
Спрацювання гранати РДГ-М
Розгортання димової завіси гранати РДГ-М
Розгортання димової завіси гранати РДГ-М
Розгортання димової завіси гранати РДГ-М

За формою і габаритами близька до РГД-5 / РГ-60А3.

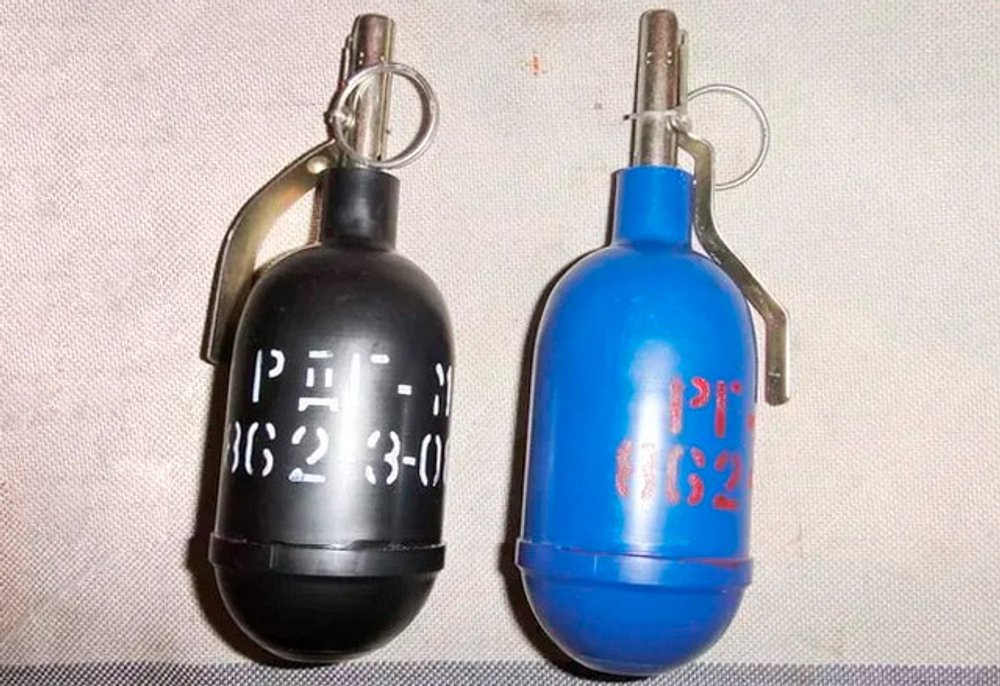

Ліворуч: РДГ-М. Праворуч: РГ-60А3 — аерозольна граната з газом подразнювальної дії
Ліворуч: РДГ-М. Праворуч: РГ-60А3 — аерозольна граната з газом подразнювальної дії
Ліворуч: РДГ-М. Праворуч: РГ-60А3 — аерозольна граната з газом подразнювальної дії
