Капсуль-детонатор №8-А

Капсуль-детонатор № 8-А - це відкрита з одного кінця циліндрична гільза, у нижній частині якої запресована бризантна вибухова речовина (тетрил), а зверху — ініціююча вибухова речовина (азид свинцю і ТНРС). Заряд капсуля-детонатора зверху прикритий чашечкою з отвором у центрі. Отвір у чашечці закритий шовковою сіткою.

Застосовуються для виготовлення запалювальних трубок при проведенні вибухових робіт вогневим способом, а також у конструкціях деяких інженерних боєприпасів.

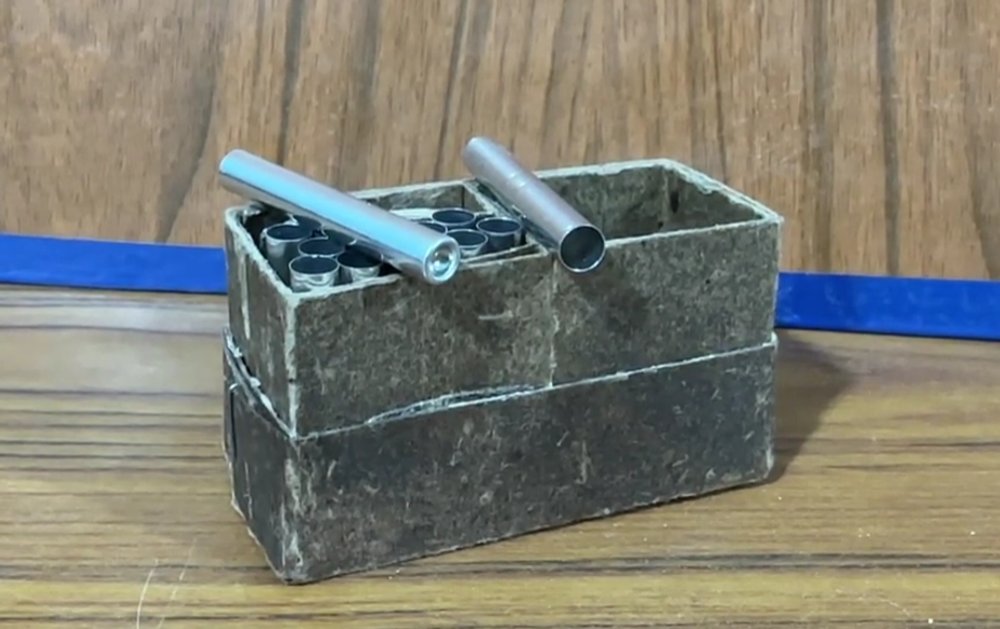

КД 8-А
КД 8-А
КД 8-А

Тактико-технічні характеристики КД 8-А

Матер'ял гільзи
Алюміній
Склад спорядження
ТНРС, азид свинцю, тетрил (тен або гексоген)
Маса ТНРС
0.1 г
Маса азиду свинцю
0.2 г
Маса тетрилу
1.02 г
Діаметр гільзи (зовнішній)
6.8-7.05 мм
Діаметр гільзи (внутрішній)
6.3-6.5 мм
Довжина гільзи
45.5-48.5 мм

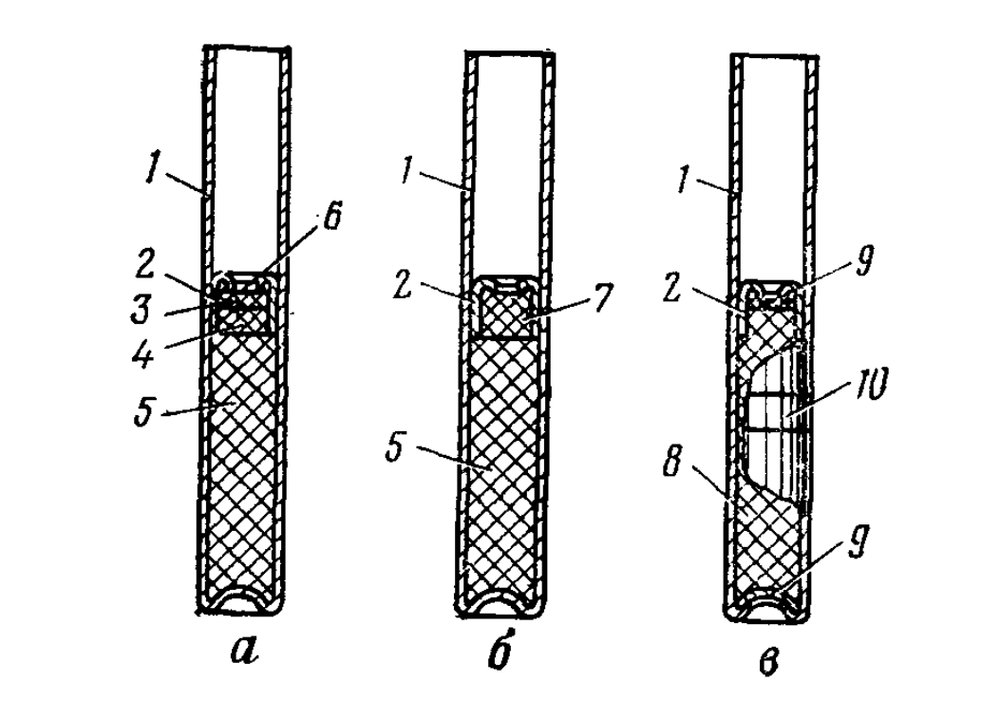

Капсулі-детонатори: а — № 8-А; б — № 8-М; в — навчальний; 1 — гільза; 2 — чашечка; 3 — ТНРС; 4 — азид свинцю; 5 — тетрил (тен або гексоген); 6 — сітка; 7 — гримуча ртуть; 8 — інертна речовина; 9 — картонний кружок; 10 — біла смуга (поясок).
Капсулі-детонатори: а — № 8-А; б — № 8-М; в — навчальний; 1 — гільза; 2 — чашечка; 3 — ТНРС; 4 — азид свинцю; 5 — тетрил (тен або гексоген); 6 — сітка; 7 — гримуча ртуть; 8 — інертна речовина; 9 — картонний кружок; 10 — біла смуга (поясок).
Капсулі-детонатори: а — № 8-А; б — № 8-М; в — навчальний; 1 — гільза; 2 — чашечка; 3 — ТНРС; 4 — азид свинцю; 5 — тетрил (тен або гексоген); 6 — сітка; 7 — гримуча ртуть; 8 — інертна речовина; 9 — картонний кружок; 10 — біла смуга (поясок).

Для навчання військ застосовуються навчальні капсулі-детонатори № 8-А. Вони мають такі ж розміри, як і бойові, але заповнені інертною речовиною. На гільзі є біла смуга (поясок) шириною 3–5 мм, а на дні гільзи — отвір, закритий картонним кружком.

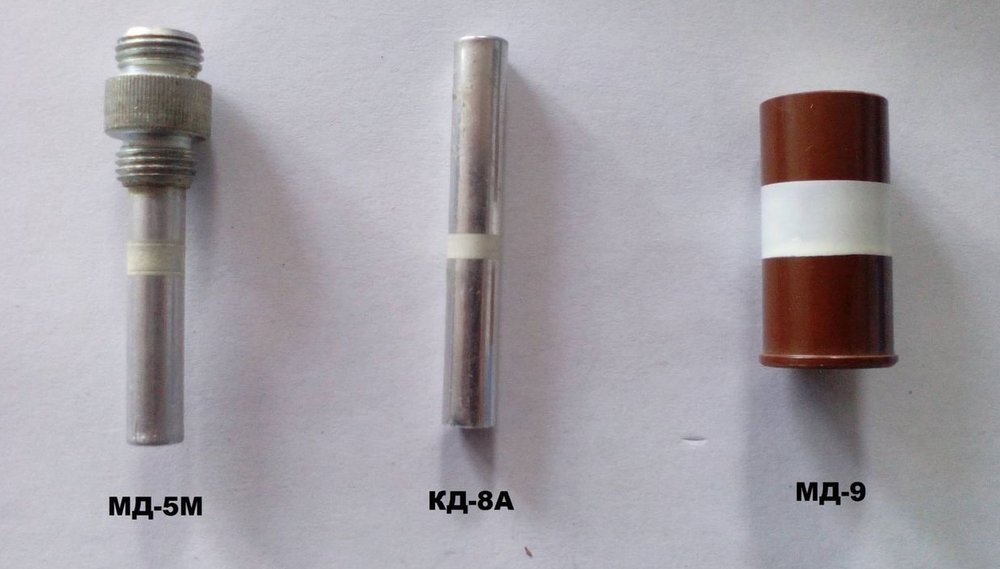

Посередині навчальний капсуль-детонатор № 8-А
Посередині навчальний капсуль-детонатор № 8-А
Посередині навчальний капсуль-детонатор № 8-А
