Капсуль-детонатор №8-М

Капсуль-детонатор № 8-М - це відкрита з одного кінця циліндрична гільза із міді, у нижній частині якої запресована бризантна вибухова речовина (тетрил), а зверху — ініціююча вибухова речовина (гримуча ртуть). Заряд капсуля-детонатора зверху прикритий чашечкою з отвором у центрі.

Застосовуються для виготовлення запалювальних трубок при проведенні вибухових робіт вогневим способом, а також у конструкціях деяких інженерних боєприпасів.

КД-8М (сучасна версія)
КД-8М (сучасна версія)
КД-8М (сучасна версія)

Тактико-технічні характеристики КД 8-А

Матер'ял гільзи
Мідь
Склад спорядження
Гримуча ртуть, тетрил (тен або гексоген)
Маса гримучої ртуті
0.5 г
Маса тетрилу
1.02 г
Діаметр гільзи (зовнішній)
6.8-7.05 мм
Діаметр гільзи (внутрішній)
6.3-6.5 мм
Довжина гільзи
47-51 мм

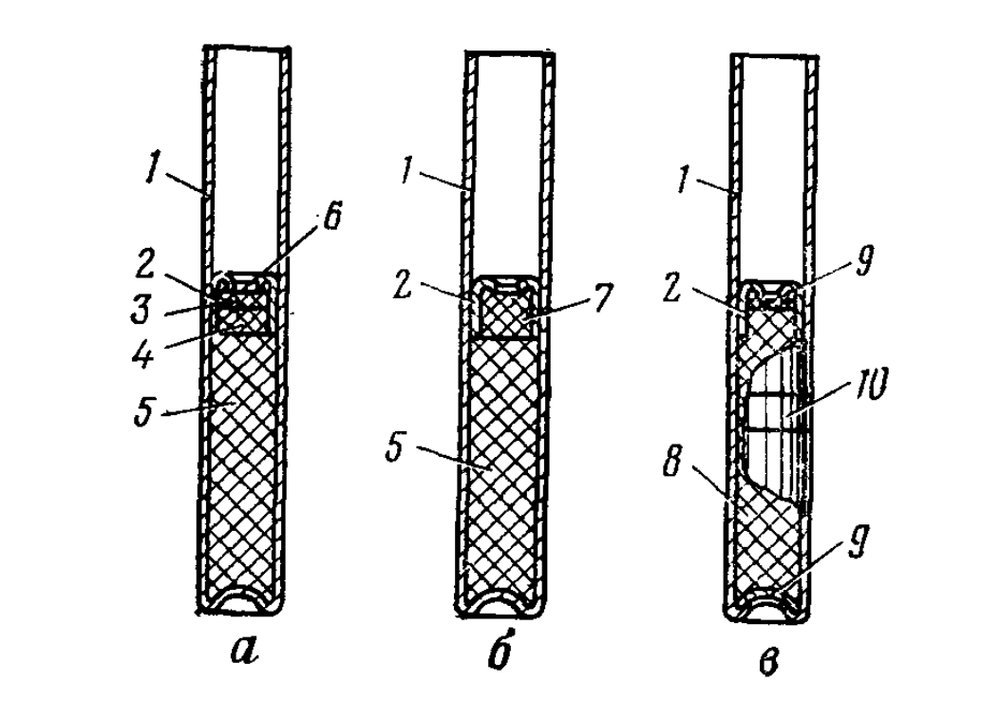

Капсулі-детонатори: а — № 8-А; б — № 8-М; в — навчальний; 1 — гільза; 2 — чашечка; 3 — ТНРС; 4 — азид свинцю; 5 — тетрил (тен або гексоген); 6 — сітка; 7 — гримуча ртуть; 8 — інертна речовина; 9 — картонний кружок; 10 — біла смуга (поясок).
