Довідник>Засоби ініціювання>Електрозапалювачі>

НХ-10-1,5

Електрозапалювач НХ-10-1,5 відноситься до електрозапалювачів з ніхромовим містком розжарювання. Складається з містка розжарювання припаяного до кінців двох ізольованих проводів і нанесеної на місток краплі запалювального складу (ТНРС) покритої водоізоляційним шаром. Для захисту від механічних пошкоджень місток із краплею розміщується в пластмасовій гільзі. Застосовується у підривачах та підривних пристроях.

Тактико технічні характеристики електрозапалювача НХ-10-1,5

Діаметр мостика
10 мк
Довжина мостика
1.5 мм
Опір в холодному стані
10-25 Ом
Запалювальний склад
ТНРС

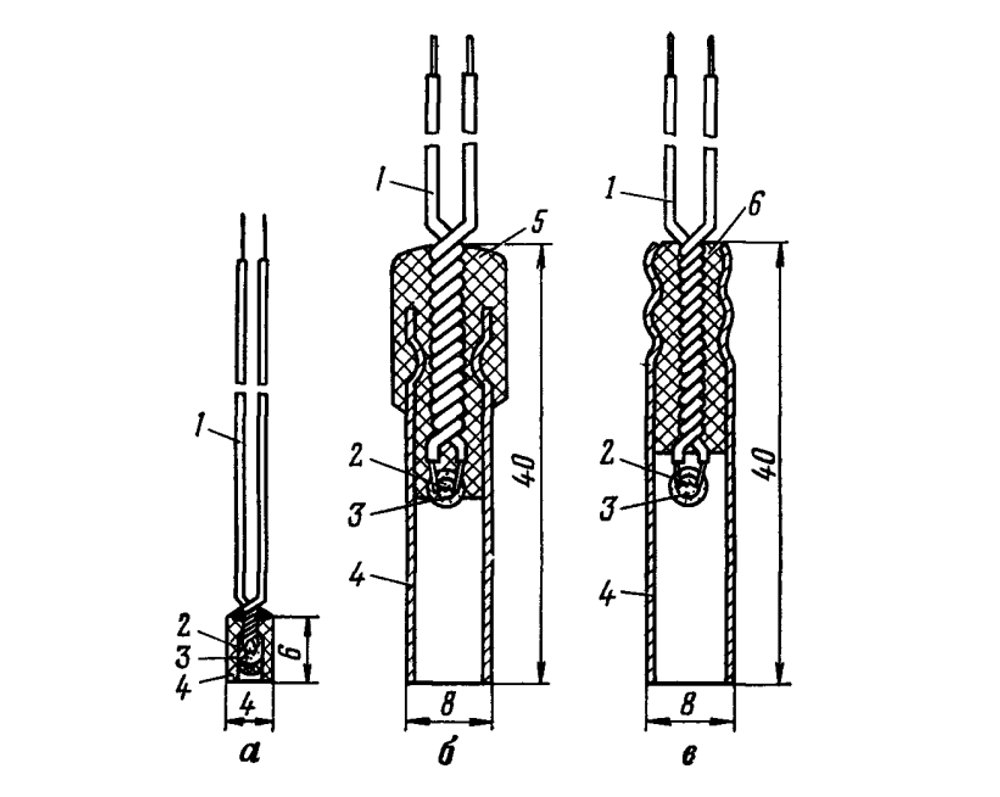

Електрозапалювачі: а — НХ-10-1,5 (НХ-ПЧ); б — з платино-іридієвим містком розжарювання з мідною гільзою; в — з платино-іридієвим містком розжарювання з алюмінієвою гільзою; 1 — проводи; 2 — місток розжарювання; 3 — запалювальний склад; 4 — гільза; 5 — мастична пробка; 6 — пластикатна пробка.
