Електрозапалювачі з платино-іридієвим містком розжарювання

Електрозапалювачі з платино-іридієвим містком розжарювання призначені для ініціювання капсулів-детонаторів і запалювання порохових зарядів. Електрозапалювач складається з містка розжарювання припаяного до кінців двох ізольованих проводів і нанесеної на місток краплі запалювального складу покритої водоізоляційним шаром. Для захисту від механічних пошкоджень місток із краплею розміщується в гільзі.

Виготовляються двох типів: у мідній гільзі з мастичною пробкою та в алюмінієвій гільзі з пластикатною пробкою.

Тактико технічні характеристики електрозапалювача з платино-іридієвим містком розжарювання

Діаметр мостика
22-26 мк
Опір в холодному стані
0.9-1.5 Ом
Запалювальний склад
Бертолетова сіль і роданистий свинець

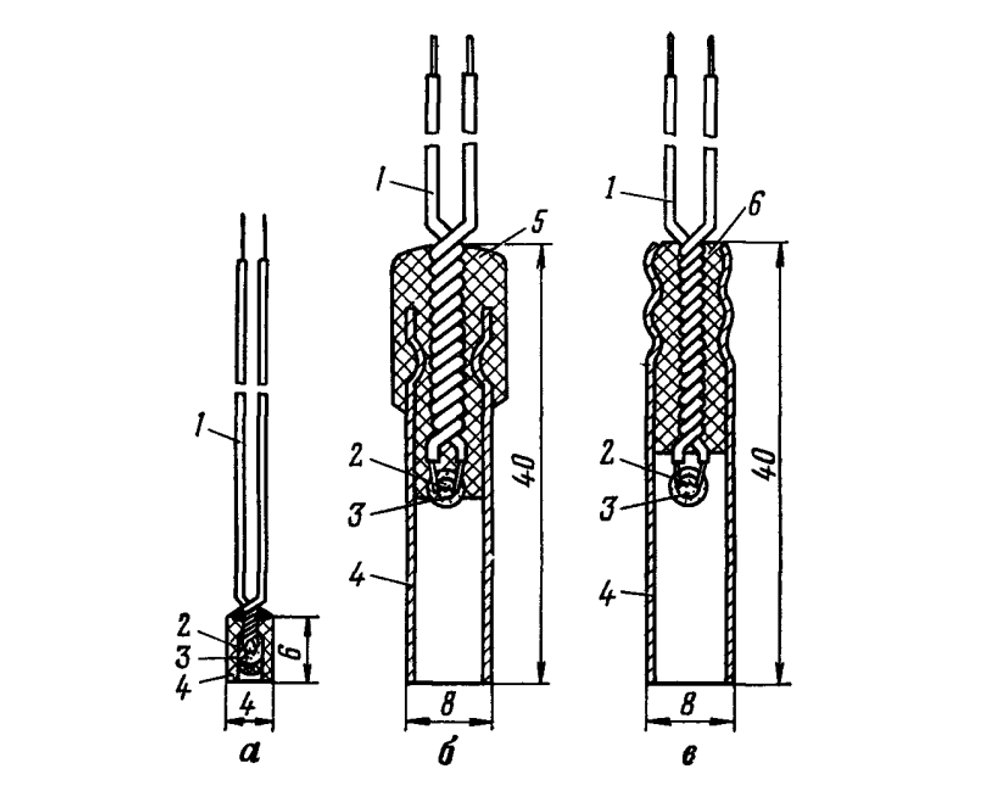

Електрозапалювачі: а — НХ-10-1,5 (НХ-ПЧ); б — з платино-іридієвим містком розжарювання з мідною гільзою; в — з платино-іридієвим містком розжарювання з алюмінієвою гільзою; 1 — проводи; 2 — місток розжарювання; 3 — запалювальний склад; 4 — гільза; 5 — мастична пробка; 6 — пластикатна пробка.
