ЕДП (ЭДП)

Електродетонатор ЕДП (ЭДП) — призначений для підриву вибухових речовин за допомогою електричного струму. Він перетворюють електричний імпульс у тепловий (через місток розжарювання), що викликає запалення ініціюючого складу та подальшу детонацію. Забезпечуючи дистанційне, точне й контрольоване приведення заряду в дію.

Складається з капсуля-детонатора № 8-А у дульці якого за допомогою пластикатної пробки обтисканням закріплений електрозапалювач з платино-іридієвим містком розжарювання. Проводи у пластикатній ізоляції мають довжину 1 м.

Тактико-технічні характеристики ЕДП (ЭДП)

Електричний опір
0.9-1.5 Ом
Розрахунковий опів в нагрітому стані
2.5 Ом
Тривалий запалювальний струм
0.4 А (при змінному струмі)
Мінімальний постійний струм для підриву одного детонатора
0.5 А
Мінімальний змінний струм для підриву одного детонатора
1 А
Гарантований постійний струм для підриву послідовно з'єднаних детонаторів
1 А
Гарантований змінний струм для підриву послідовно з'єднаних детонаторів
1.5 А
Безпечний струм
0.18 А

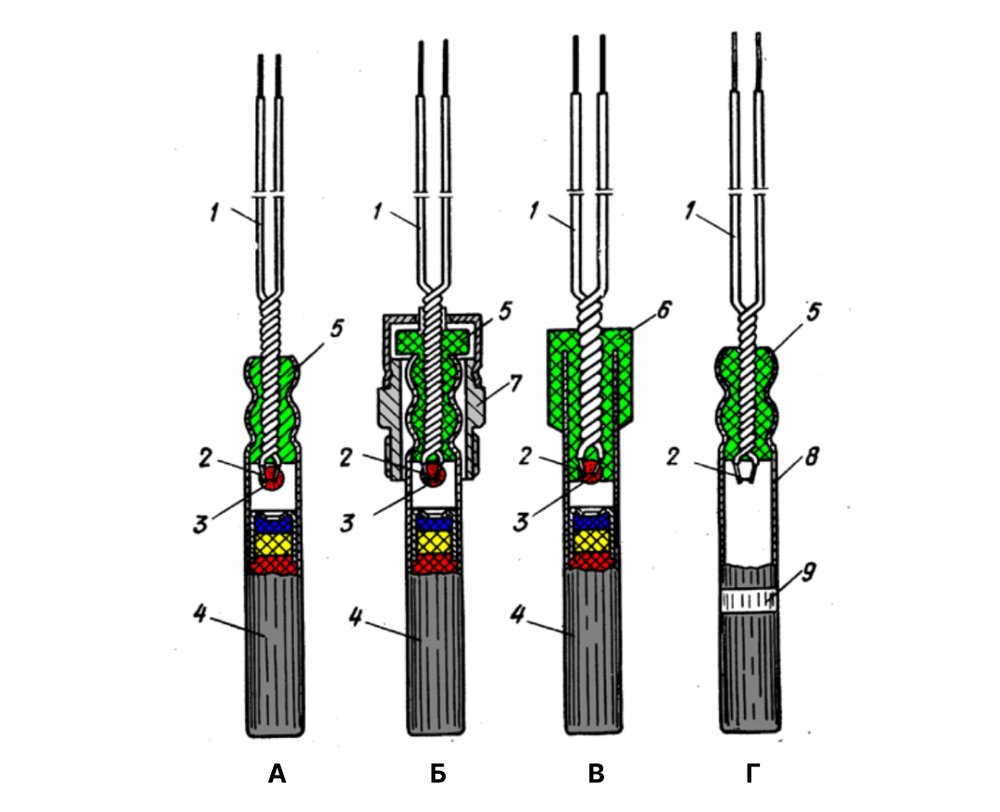

Електродетонатори: а — ЕДП; б — ЕДП-р; в — ЕДП старого типу; г — навчальний УЕДП; 1 — проводи; 2 — місток розжарювання; 3 — запалювальний склад; 4 — капсуль-детонатор № 8-А; 5 — пластикатна пробка; 6 — мастична пробка; 7 — втулка; 8 — гільза; 9 — біла смуга (поясок).
Електродетонатори: а — ЕДП; б — ЕДП-р; в — ЕДП старого типу; г — навчальний УЕДП; 1 — проводи; 2 — місток розжарювання; 3 — запалювальний склад; 4 — капсуль-детонатор № 8-А; 5 — пластикатна пробка; 6 — мастична пробка; 7 — втулка; 8 — гільза; 9 — біла смуга (поясок).
Електродетонатори: а — ЕДП; б — ЕДП-р; в — ЕДП старого типу; г — навчальний УЕДП; 1 — проводи; 2 — місток розжарювання; 3 — запалювальний склад; 4 — капсуль-детонатор № 8-А; 5 — пластикатна пробка; 6 — мастична пробка; 7 — втулка; 8 — гільза; 9 — біла смуга (поясок).

Електродетонатори старого типу мають мастичну пробку і проводи з гумовою ізоляцією.

Навчальний електродетонатор УЕДП відрізняється від електродетонатора ЕДП тим, що має неспоряджену гільзу капсуля-детонатора № 8-А, на яку нанесена біла смуга шириною 3–5 мм, а на містку розжарювання електрозапалювача відсутня крапля запалювального складу.
