ЕДП-р (ЭДП-р)

Електродетонатор ЕДП-р (ЭДП-р) — призначений для підриву вибухових речовин за допомогою електричного струму. Він перетворюють електричний імпульс у тепловий (через місток розжарювання), що викликає запалення ініціюючого складу та подальшу детонацію. Забезпечуючи дистанційне, точне й контрольоване приведення заряду в дію.

Складається з капсуля-детонатора № 8-А у дульці якого за допомогою пластикатної пробки обтисканням закріплений електрозапалювач з платино-іридієвим містком розжарювання, має втулку з різьбою для вгвинчування в запальні гнізда зарядів і мін. Проводи у пластикатній ізоляції мають довжину 1 м.

Тактико-технічні характеристики ЕДП-р (ЭДП-р)

Електричний опір: 0.9-1.5 Ом
Розрахунковий опів в нагрітому стані: 2.5 Ом
Тривалий запалювальний струм: 0.4 А (при змінному струмі)
Мінімальний постійний струм для підриву одного детонатора: 0.5 А
Мінімальний змінний струм для підриву одного детонатора: 1 А
Гарантований постійний струм для підриву послідовно з'єднаних детонаторів: 1 А
Гарантований змінний струм для підриву послідовно з'єднаних детонаторів: 1.5 А
Безпечний струм: 0.18 А

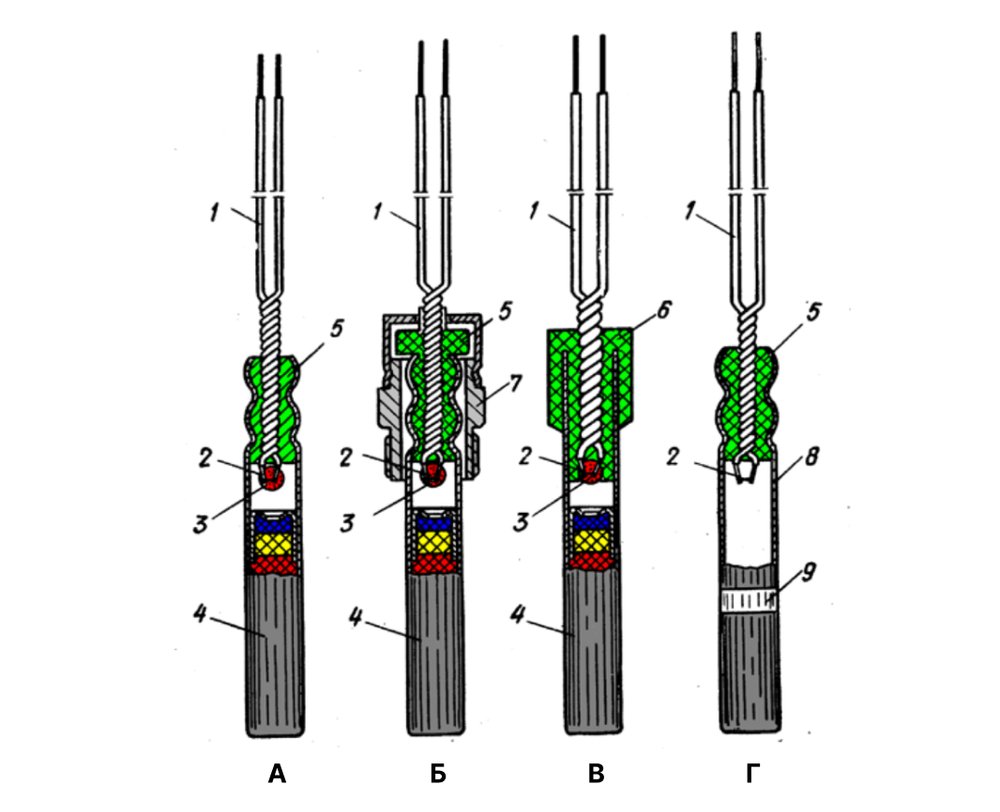

Електродетонатори: а — ЕДП; б — ЕДП-р; в — ЕДП старого типу; г — навчальний УЕДП; 1 — проводи; 2 — місток розжарювання; 3 — запалювальний склад; 4 — капсуль-детонатор № 8-А; 5 — пластикатна пробка; 6 — мастична пробка; 7 — втулка; 8 — гільза; 9 — біла смуга (поясок).
