Протитанкова міна ТМ-73

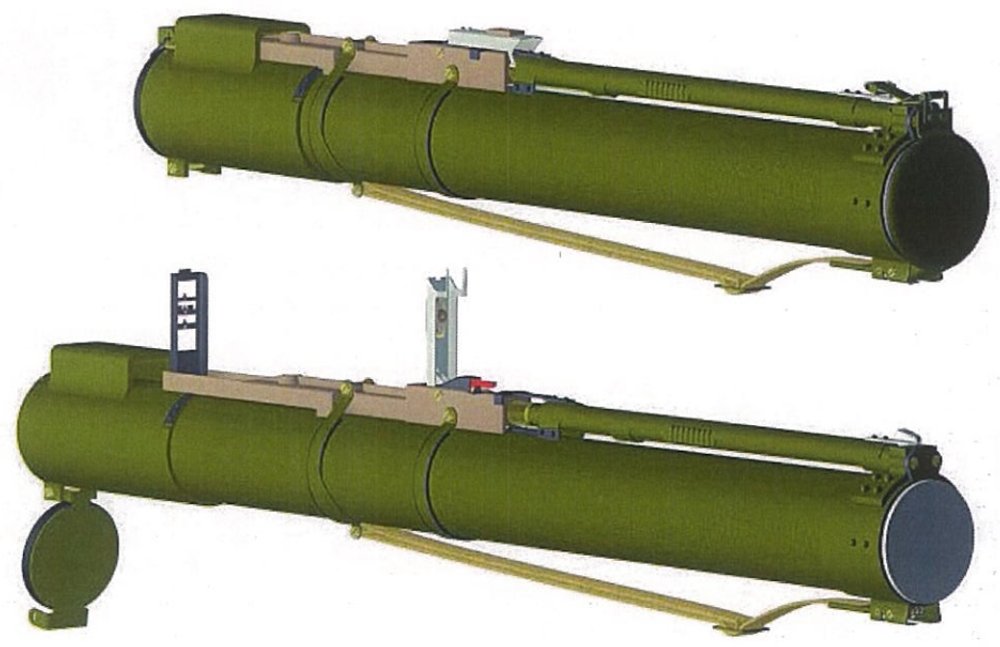

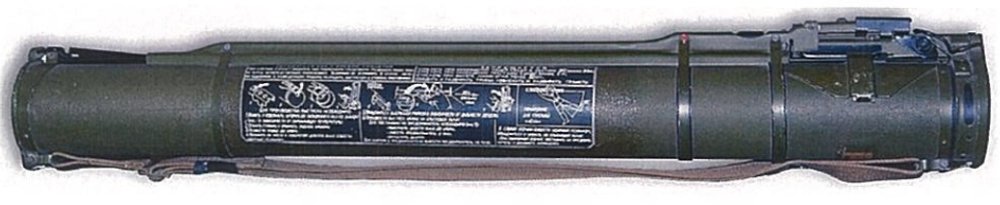

Міна ТМ-73, загальний вигляд, не взведена, без комплекту пристосувань для встановлення на місцевості.

Тактико-технічні характеристики міни ТМ-73

Тип міни: протибортова кумулятивна
Корпус: сталь
Вага: 8 кг
Вага гранати: 2.6 кг
Вага вибухової речовини Окфол: 0.3 кг
Довжина: 1090 мм
Ширина: 290 мм
Висота: 370 мм
Вражаюча дія міни: 300 мм броні з відстані до 30 м
Довжина обривного датчика цілі: 15 м
Час приведення в бойовий стан: 50-180 секунд
Час бойової роботи: 30 діб
Час встановлення (2 чол.): 8 - 20 хв
Зусилля обривної проволоки на розрив: 0.3-0.4 кг
Самоліквідація/самонейтралізація: відсутня/по використанні ресурсу батареї живлення детонатора
Знешкодження: можливе
Температурний діапазон застосування: -40 до +50 °C

Міна складається з трьох основних компонентів :

1. Реактивна протитанкова граната РПГ-18 "Муха". 2. Вибуховий пристрій з детонатором МВЕ-72 і пусковим пристроєм. 3. Комплект пристосувань для встановлення міни на місцевості.

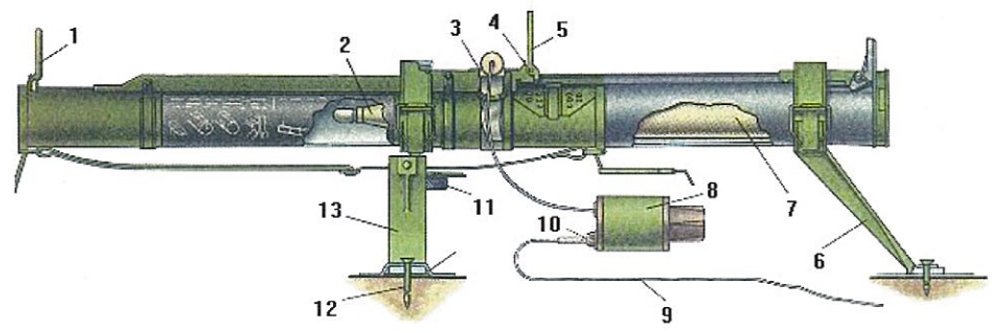

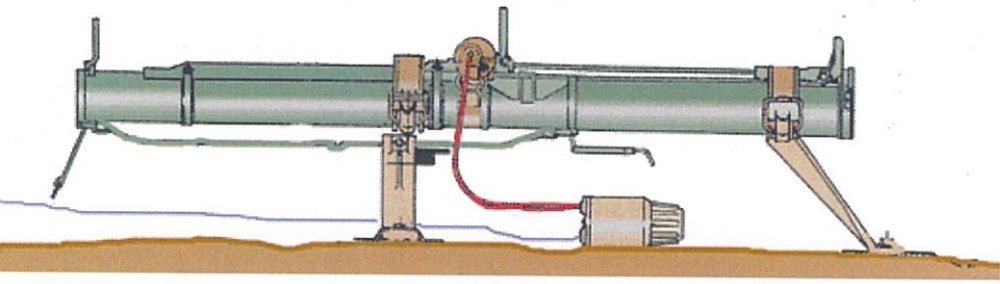

Схема міни ТМ-73: 1. Мушка; 2. Кумулятивна граната; 3. Спусковий важіль; 4. Запобіжник; Діоптр; 5. 6. Задня стійка; 7. Двигун кумулятивної гранати; 8. Детонатор МВЕ-72 або МВЕ-НС; 9. Обривна розтяжка; 10. Штекер; 11. Гайка; 12. Цвях; 13. Дередня стійка;

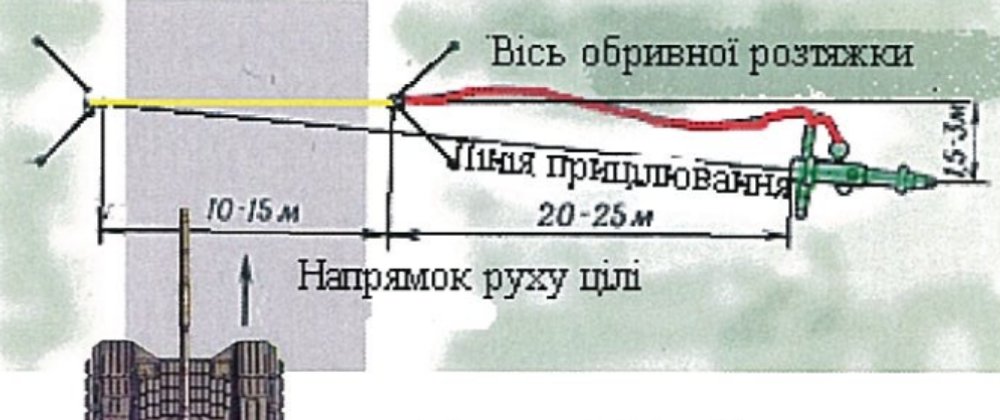

Міна встановлюється на місцевості поперечно руху цілі в 20-25 метрах від шляху цілі на висоті 37 см над поверхнею ґрунту. Обривний датчик цілі детонатора МВЕ-72 натягується поперек напрямку руху цілі на висоті 0.8 - 1.2 метри над поверхнею ґрунту, а пусковий пристрій закріплюється на трубі гранати. До пускового пристрою приєднується накольний механізм детонатора МВЕ-72. Коли танк противника, що рухається, обриває натягнутий над дорогою обривний датчик цілі, детонатор МВЕ-72 видає електроімпульс на свій накольний механізм. Ударник накольного механізму запалює капсуль-запальник пускового пристрою, від нього загоряється пороховий заряд УЗВ-5 і тиск порохових газів продавлює спусковий важіль шептала гранати РПГ-18. Відбувається постріл і граната вражає ціль. Дія міни ТМ-73 аналогічна стрільбі гранатою РПГ-18 з тією лише різницею, що постріл здійснює не солдат-гранатометник, а сама ціль, вплинувши на датчик цілі міни .
