Протитанкова протиднищева міна ТМ-72

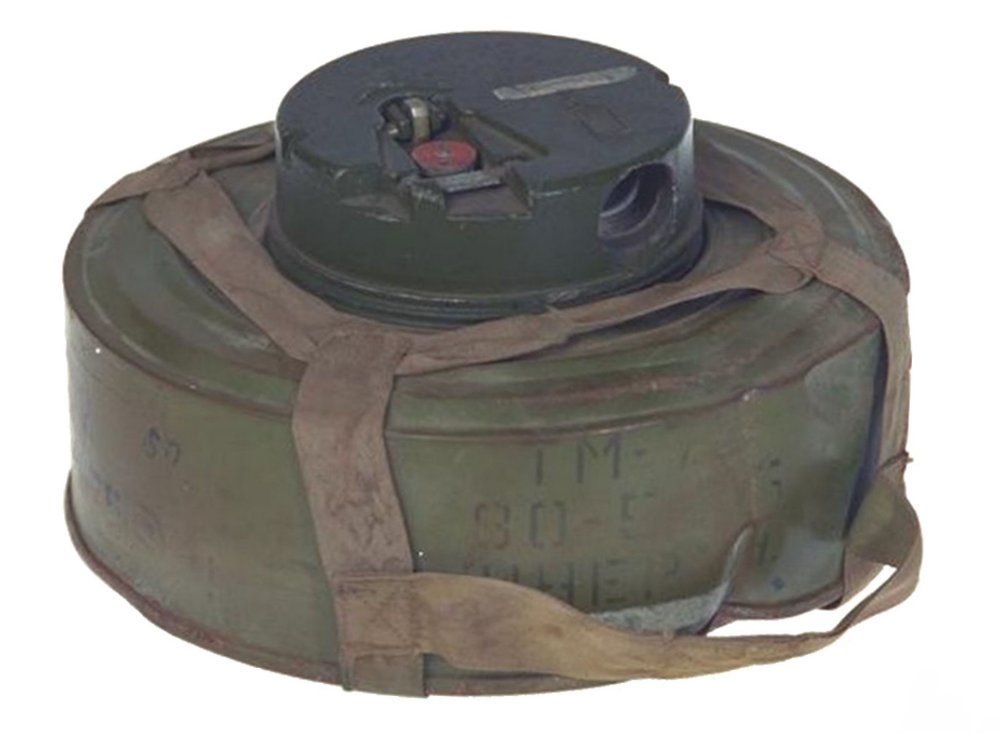

Протиднищева міна ТМ-72 з підривником МВН-72, фото Collective Awareness to Unexploded Ordnance (CAT-UXO)

Тактико-технічні характеристики міни ТМ-72

Тип міни: протиднищева кумулятивна
Корпус: метал
Вага: 6 кг
Вага заряду вибухової речовини: 2.5 кг
Тип вибухової речовини: ТГ-40
Діаметр: 250 мм
Висота з підривником МВН-62, МВН-72, МВН-80: 128 мм
Висота з підривником МВШ-62: 330 мм
Ураження: пробиває отвір в броні до 100 мм діаметром 50-60 мм з відстані 0.25-0.5 м
Температурний діапазон застосування: -40 до +50 °C
Спосіб встановлення: на ґрунт та в ґрунт вручну, або ж розкладкою з авто
Забарвлення: оливкове / зелене
Маркування: ТМ-72 - шифр міни;
80-6-73 - шифр заводу виробника - номер партії - рік виготовлення (цифри можуть бути іншими);
ТГ – шифр вибухової речовини

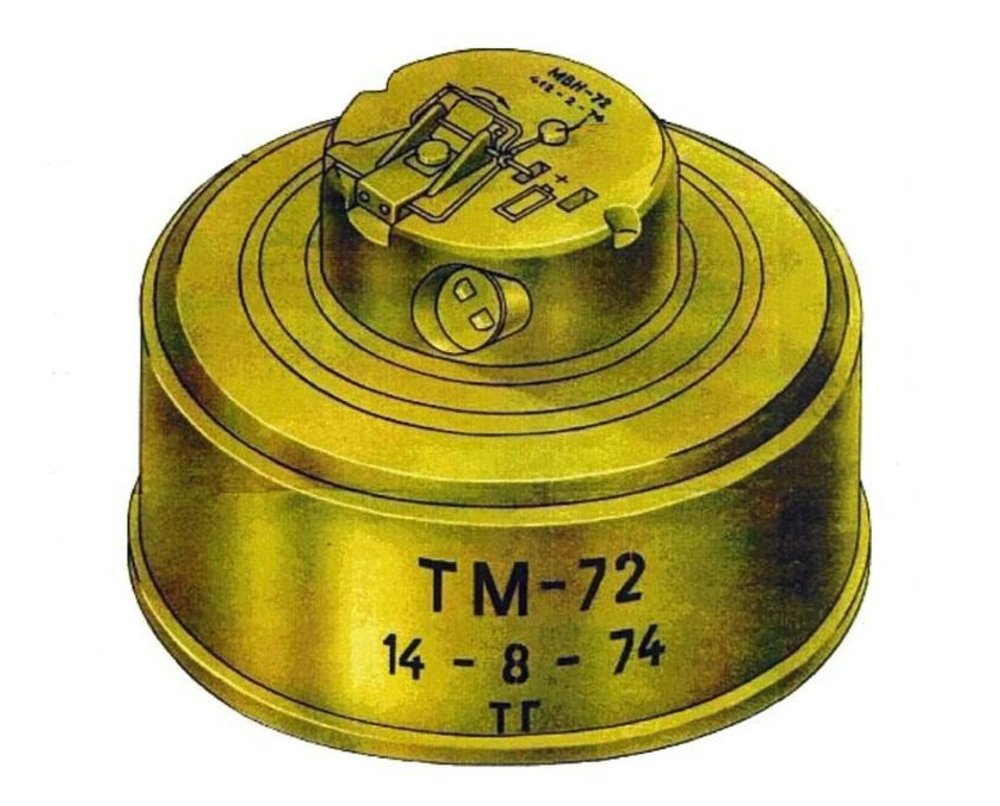

Міна ТМ-72 з детонатором МВН-72

Будова і принцип роботи

Міна ТМ-72 складається з корпусу, спорядженого кумулятивним зарядом з додатковим детонатором, і підривника. Міна має знімну ручку з тасьми для транспортування.

В металевому корпусі (позн. 3) міни, в центрі, наявний стакан (позн. 4) з різьбою для вкручування підривника (позн. 2). Збоку на корпусі є “вічко”, через яке заливається заряд вибухової речовини. При відсутності підривника різьбова частина стакана закривається поліетиленовою пробкою (позн. 5). Для герметизації з’єднання міни з підривником слугує гумова прокладка (позн. 6).

Кумулятивний заряд (позн. 7) має кільцеву кумулятивну площину зі сталевим облицюванням (позн. 8). Задля забезпечення ліпшого формування кумулятивного струменя (мал. 3) використовується вкладиш (позн. 10) з пінопласту з металевою шайбою (позн. 9). Додатковим детонатором (позн. 11) слугує тротилова шашка, масою у 20 г, закріплена внизу стакана підривача.

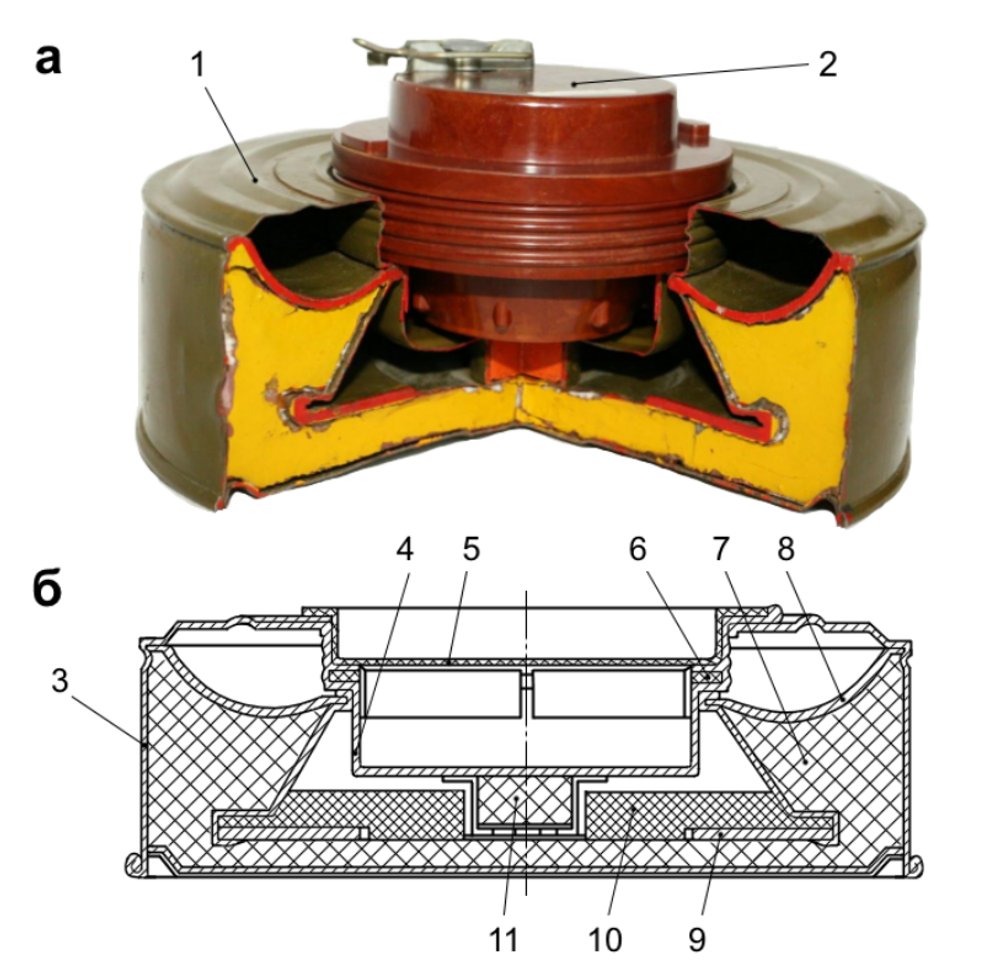

Схема протиднищевої міни ТМ-72 з підривником МВП-62: а - загальний вигляд, б - в розрізі, без підривача; 1 - міна, 2 - підривник МВП-62, 3 - корпус, 4 - стакан, 5 - пробка, 6 - гумова прокладка, 7 - заряд вибухової речовини, 8 - облицювання кумулятивної площини, 9 - шайба, 10 - вкладиш, 11 - додатковий детонатор.

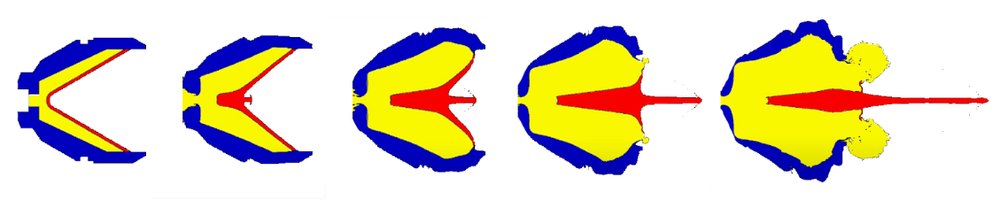

Симуляція формування кумулятивної струї на прикладі конусного облицювання, розкадрування відео з каналу Oilfield Training Center.

Підготовка та встановлення

Мінні поля з мін ТМ-72 встановлюються вручну або розкладаються з авто.

Міни ТМ-72 може встановлюватись :

В ґрунт, в один рівень з поверхнею ґрунту.
На поверхню ґрунту (взимку - на сніг).
В сніг, з маскуванням шаром снігу до 15 см.

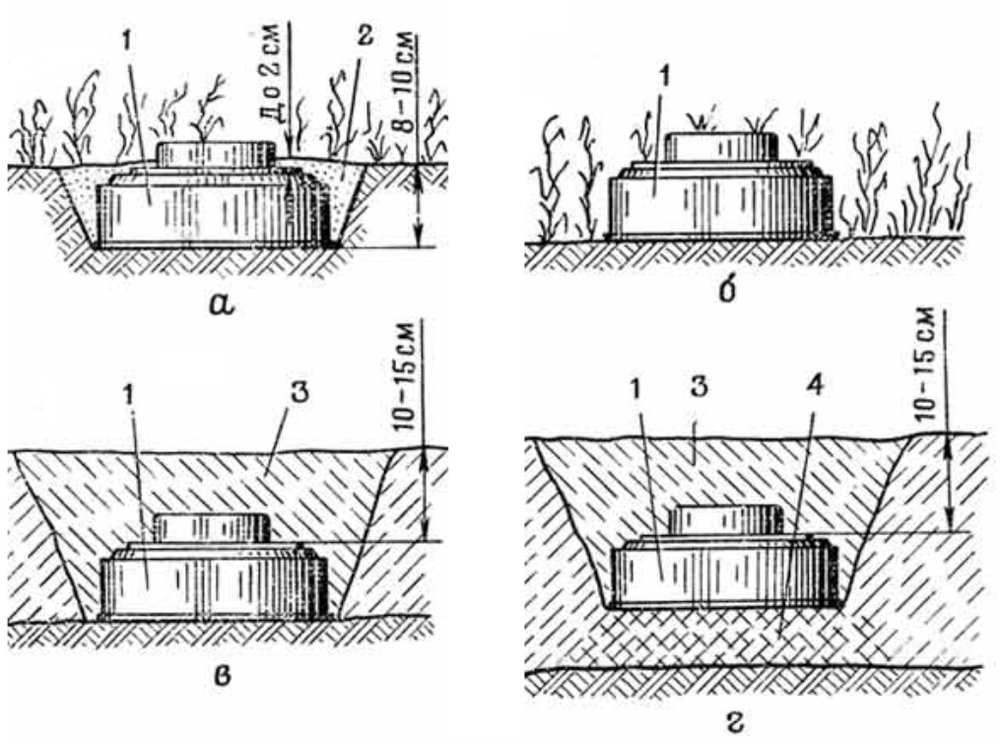

Встановлення міни ТМ-72: а - в ґрунт; б - на поверхню ґрунту; в - в сніг при товщині снігу до 25 см; г - в сніг при товщині понад 25 см; 1 - міна; 2 - маскування корпусу міни ґрунтом; 3 - маскування рихлим снігом; 4 - трамбований сніг.

Маскування встановлених мін ТМ-72 здійснюється з допомогою довколишнього матеріалу (трави, листя тощо) або шаром ґрунту до 2 см. Маскувати міну шаром ґрунту понад 2 см не дозволяється, позаяк це знижує вражаючу дію міни. Маскування снігом, шаром до 15 см, на бронепробиття міни впливу майже не має. Міни, встановлені в ґрунт (сніг), стійкіші до дії ударної хвилі ядерного вибуху та заряду розмінування.

Для встановлення міни в ґрунт вручну необхідно:

Вирити лунку глибиною 8-10 см по розміру корпусу міни.
Встановити міну в лунку, а пустоти довкола міни збоку засипати ґрунтом; зайву землю, витягнуту при копанні лунки, необхідно замаскувати окремо, в заглибленнях місцевості.
Замаскувати міну пригинанням трави, листям, присипати корпус міни шаром до 2 см, пилом або іншим місцевим матеріалом під фон довколишньої місцевості.
Перевести підривач міни в бойове положення і поправити маскування.

Етапи переведення підривача в бойове/транспортне положення залежать від виду використаного підривача.
