Протитанкова міна ПТМ-3

Термін бойової роботи міни в залежності від температури зовнішнього середовища 8-24 години, після чого міна самоліквідується підривом.

В бойове положення міна переводиться автоматично через 60-100 секунд після викиду з касети.

Основний детонатор міни, є частиною конструкції міни, магнітний, реагує на магнітне поле танка, БТР, автомобіля. Детонатор міни також реагує на наближення до міни людини, що має при собі металеві вироби масою понад 50-100 грам і в такому разі стає протипіхотною.

В бойовому положенні міна знешкодженню не підлягає, тому що крім основного магнітного детонатора міна оснащена додатковим, який спрацьовує, при зміні положення міни. Додатковий детонатор реагує на переміщення міни, її нахил в будь-який бік від початкового положення. Навмисне або випадкове переміщення міни, що знаходиться в бойовому положенні сприймається детонатором як зміна магнітного поля і він спрацьовує.

Міна по вибухо-вагових даних доволі слабка. Кращий результат виходить, коли міна вибухає під днищем танка. Міна створює дірку в днищі довжиною 20-25 см і шириною трохи менше ніж 1 сантиметр. В такому випадку екіпаж отримує важку контузію або гине від високого тиску, що розвивається в бойовому відділенні танка при проникненні туди кумулятивного струменю. Можуть бути виведені з ладу системи танка, а також можливе виникнення пожежі. При підриві міни під гусеницею танка руйнується один, рідко два трака. Наїзд на міну колеса БТР-80 викликає пошкодження тільки гуми колеса. Сам БТР при цьому повністю зберігає свою рухомість.

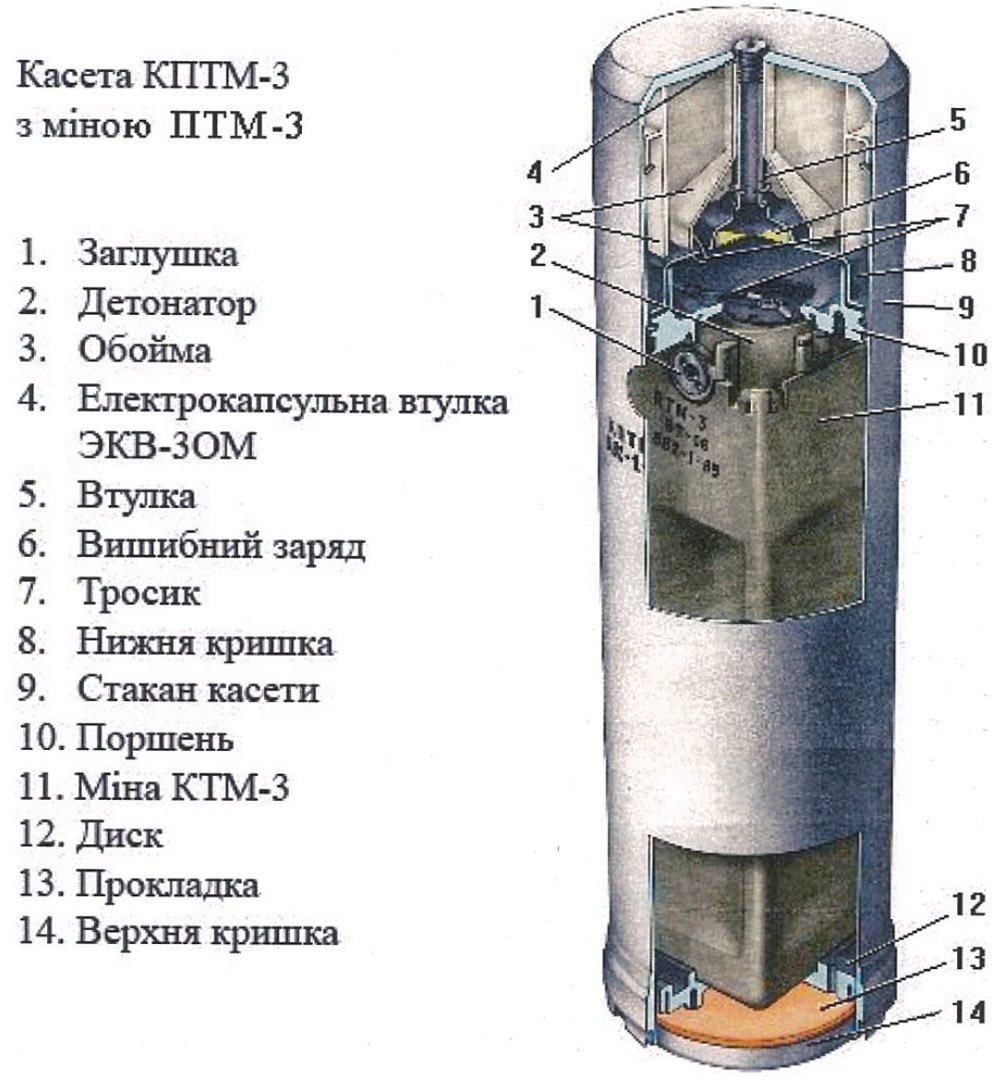

Міна встановлюється на ґрунт системами дистанційного мінування (ПКМ-1, ВСМ-1, УМЗ, УМЗ-К) які використовують касети КПТМ-3. В касеті КПТМ-3 міститься одна міна ПТМ-3 і вишибний пороховий заряд .

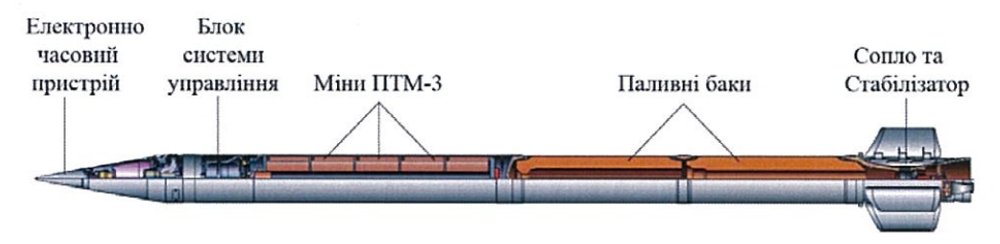

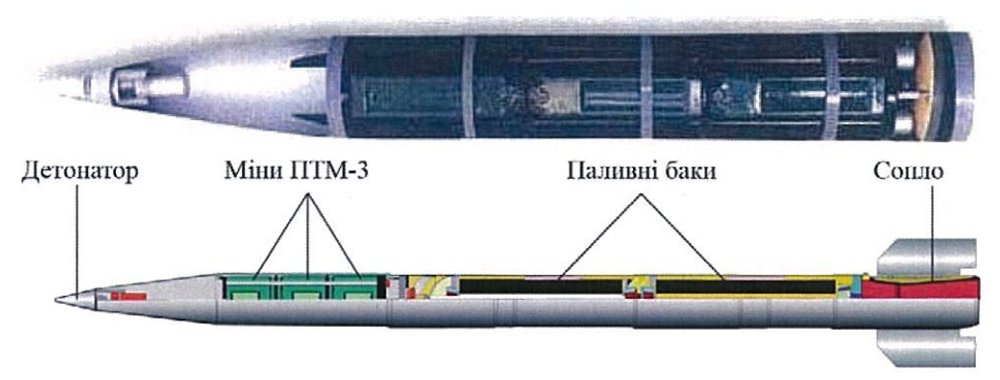

Також мінами ПТМ-3 комплектуються реактивні снаряди 9М59 "Туманность" РЗСО 9К57 "Ураган" (9 мін в ракеті) і реактивні снаряди 9М55К4 РЗСО 9К58 "Смерч" (25 мін в ракеті).

Ракета 9М59 має дальність польоту 10 - 35 кілометрів.

Ракета 9М55К4 має дальність польоту 20 - 70 кілометрів.

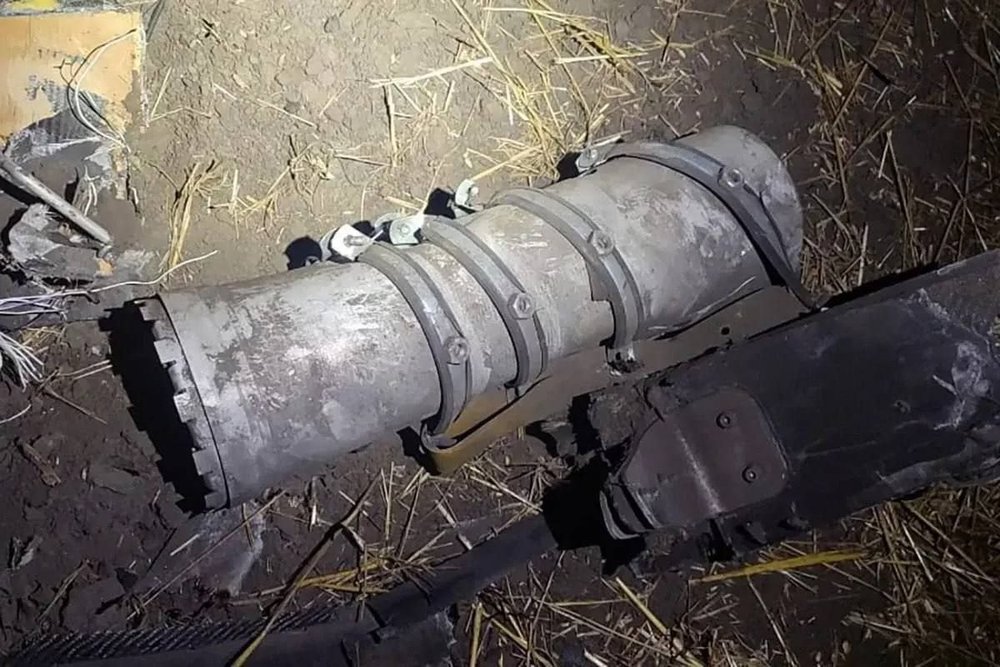

Також можливе кріплення касет КПТМ-3 на безпілотники Герань-2.

Забарвлення

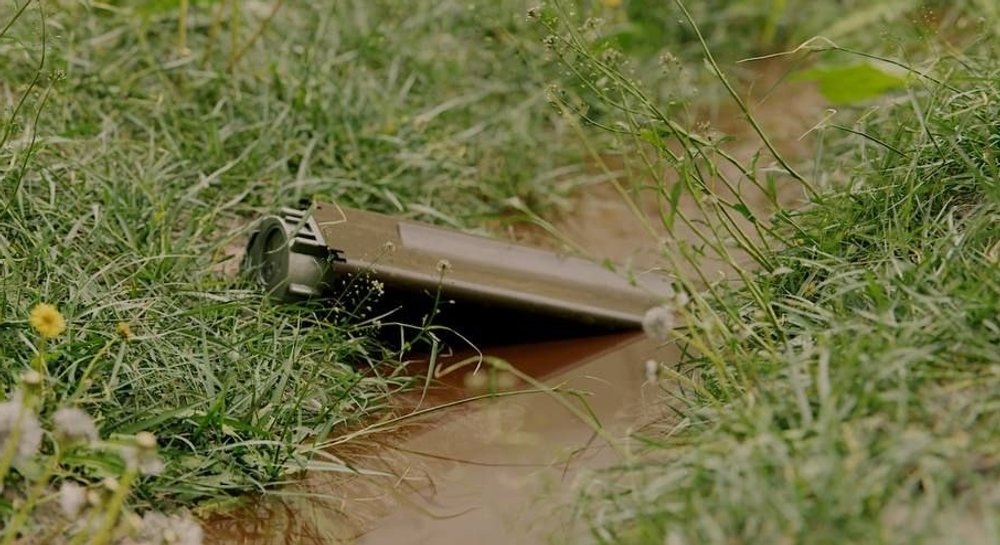

Міна може бути пофарбована в зелений, сіро-зелений, жовто-сірий або коричнево-сірий колір.

Маркування

Наноситься чорною фарбою на бічну грань біля детонатора і містить:

ПТМ-3 - шифр міни.

Д676-2-89 - шифр заводу виробника - номер партії - рік виготовлення.

ТГ-40 - шифр спорядження.

На торцевій частині детонатора маркування стандартне, чорними літерами:

ВТ-06 - шифр міни.

Д676-2-89 - шифр заводу виробника - номер партії - рік виготовлення.
