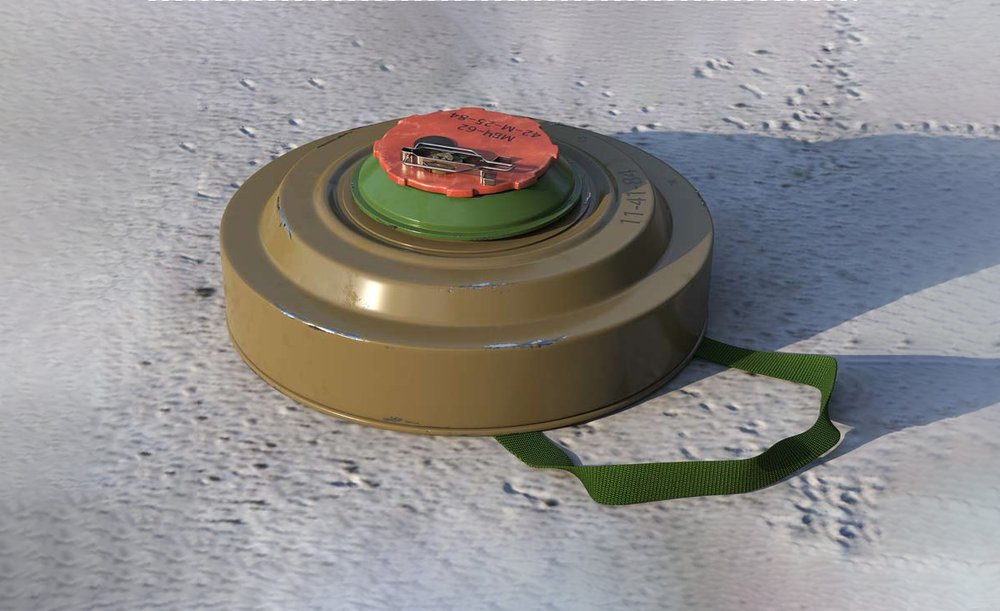

Протитанкова міна ТМ-62М

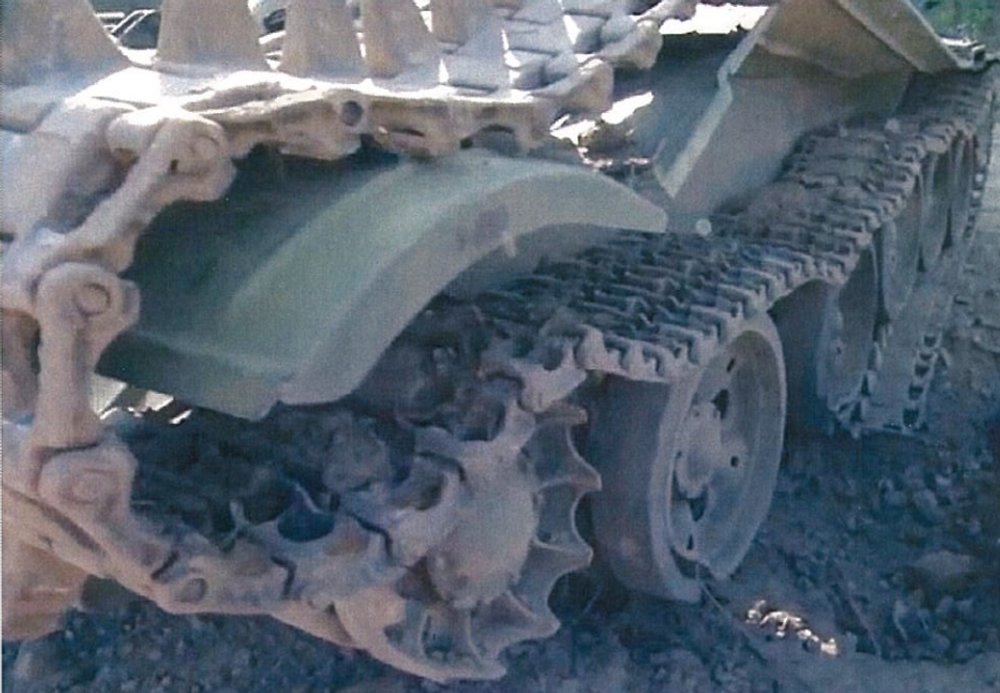

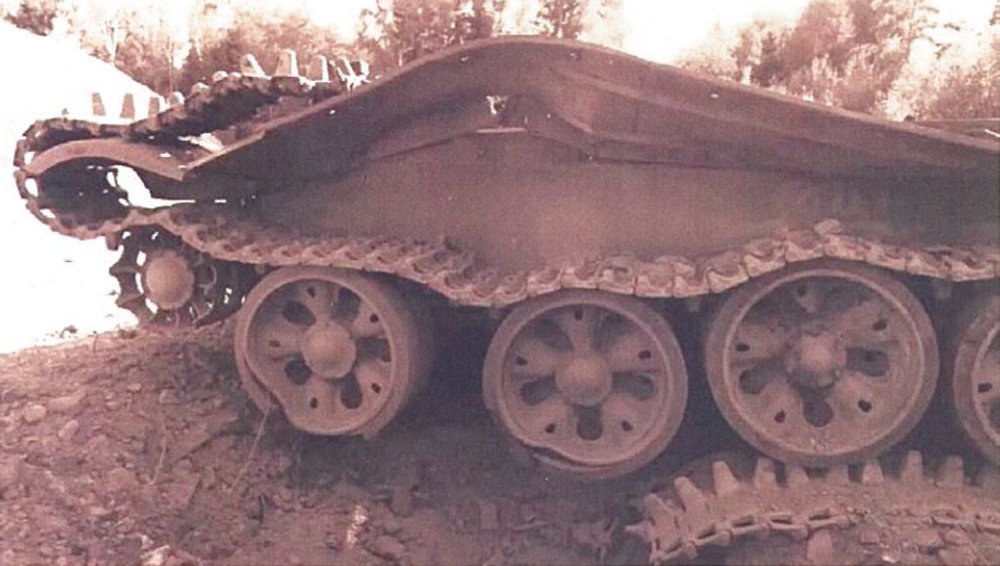

Враження машинам противника наноситься руйнуванням їх ходової частини при вибуху заряду міни в момент наїзду колеса (катка) на детонатор міни. Вибух ТМ-62М розбиває у танка 3-6 траків, приводить опорний каток танка і його балансир в повну непридатність.

У БТР-60, БТР-70, БТР-80, БТР-82 повністю виходить з ладу одне з коліс і його колісний редуктор, екіпаж отримує легкі чи середні контузії, але БТР може й далі рухатись своїм ходом. У БМП лопається корпус по зварювальних швах, БМП, часто, після підриву, відновленню не підлягає. БМД, після підриву просто розвалюється, екіпаж частково гине, частково отримує важкі поранення. Після підриву, БМД, як правило, відновленню не підлягає.

Міна може встановлюватись як на ґрунт, так і в ґрунт, в сніг, під воду вручну або засобами механізації - причіпними мінними загороджувачами ПМЗ-4П, гусеничним мінним загороджувачем ГМЗ-3, гелікоптерною системою мінування ВСМ-1. Елементів самоліквідації міна не має. Також міна не має гнізда для встановлення міни на неможливість вилучення. Добре виявляється всіма типами металодетекторів(міношукачів), щупами, пошуковими собаками.

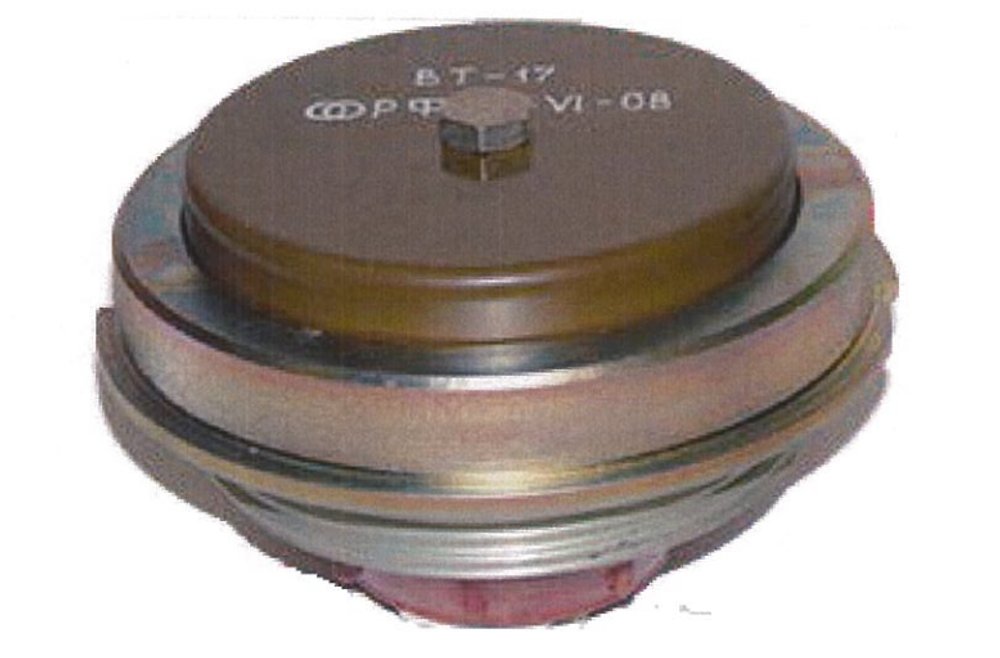

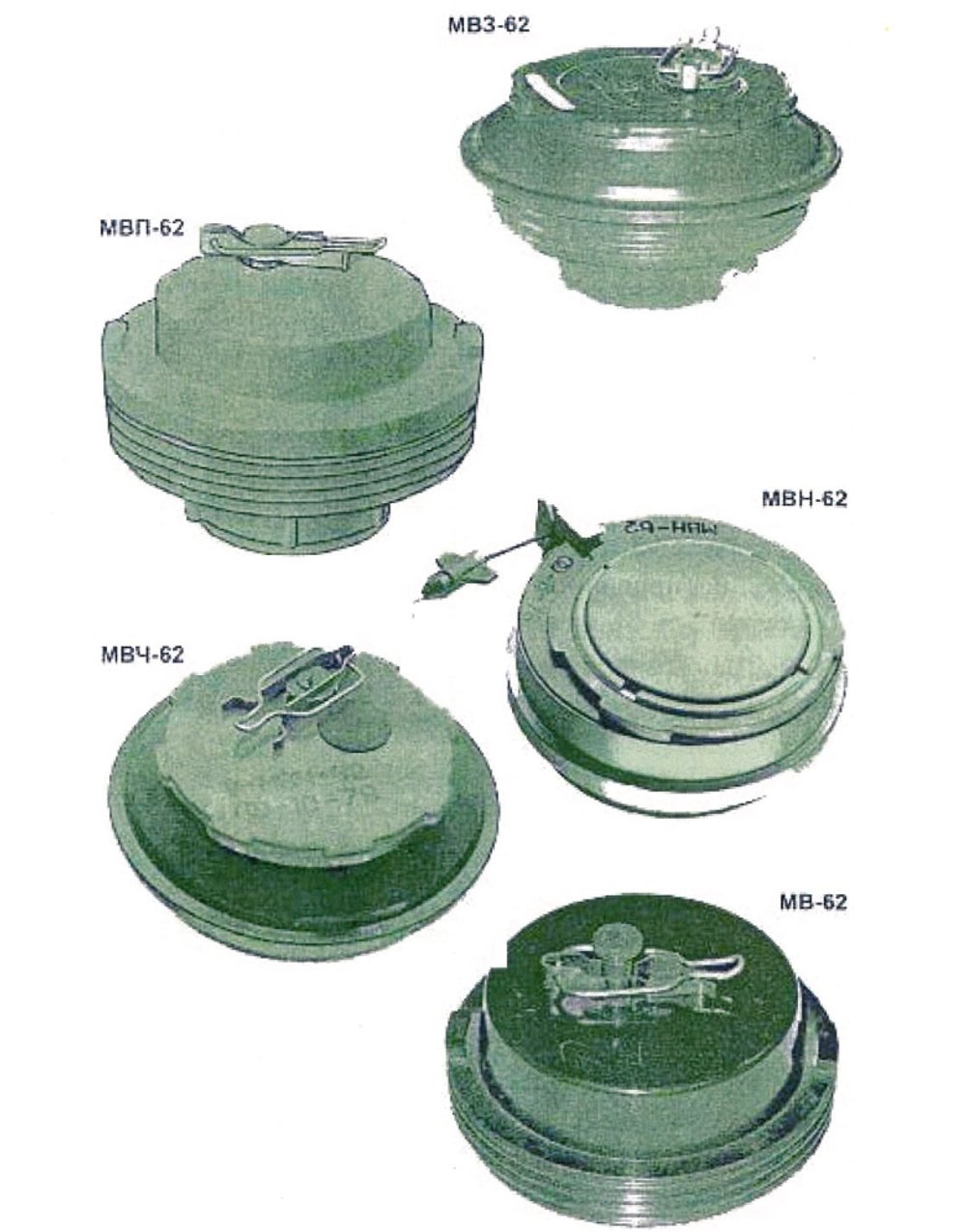

На відміну від мін ТМ-46, ТМ-56, ТМ-57, ця міна не має натискних кришок і розмір датчика цілі визначається конструктивними особливостями того чи іншого детонатора. Міна використовується з наступними детонаторами: МВ-62, МВЗ-62, МВЧ-62, МВП-62, МВП-62М, МВД-62, МВШ-62, ВТ-17, МЗК, ДУ-62 , МВН-62, МВН-72, МВН-80.

Детонатор МВШ-62 аналогічний підривнику МВШ-46

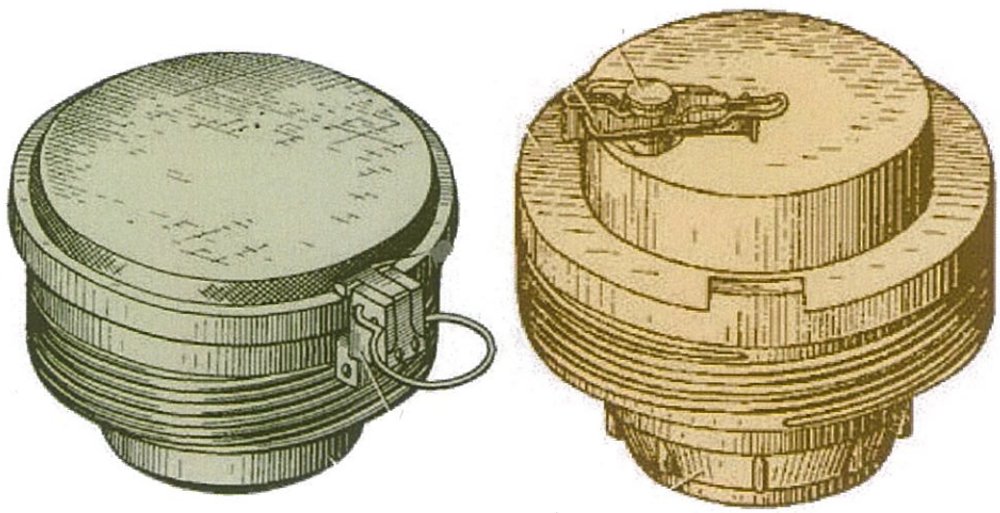

Детонатор МВД-62 двотактний, спрацьовує від двох натискань, які йдуть одне за одним за термін не більше однієї секунди. В зв'язку з цим, він має підвищену стійкість до каткових мінних тралів та підриву зарядів розмінування. Тобто, він спрацьовує під другим катком танка або колесом БТР.

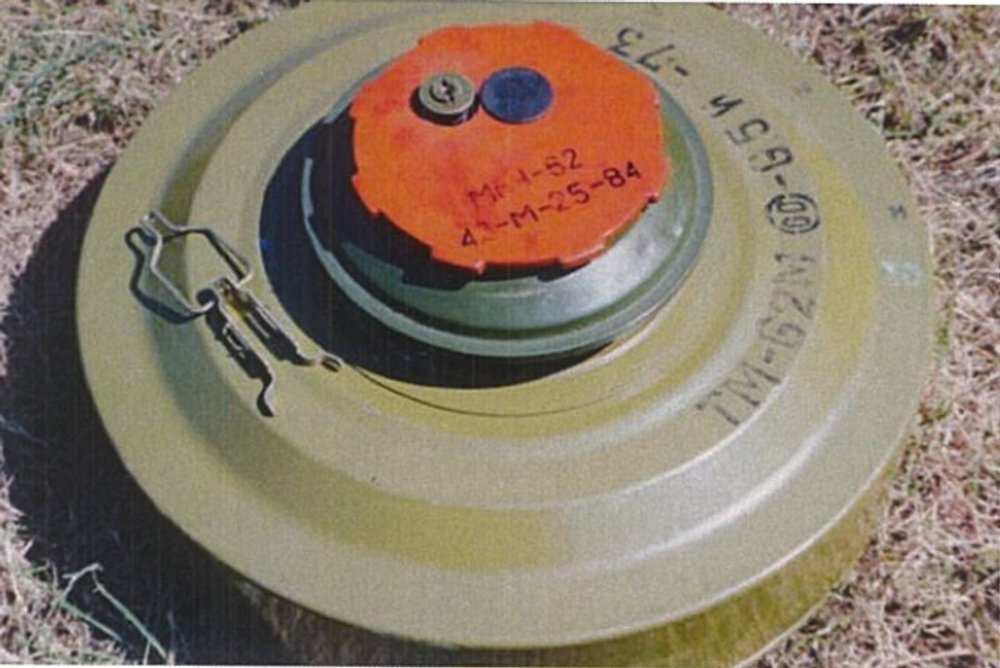

Відкручування заглушки у МВЧ-62 та МВП-62М забороняється! У заглушці закріплений детонатор.

ТМ-62М з детонатором ДУ-62 і замикачем МЗК

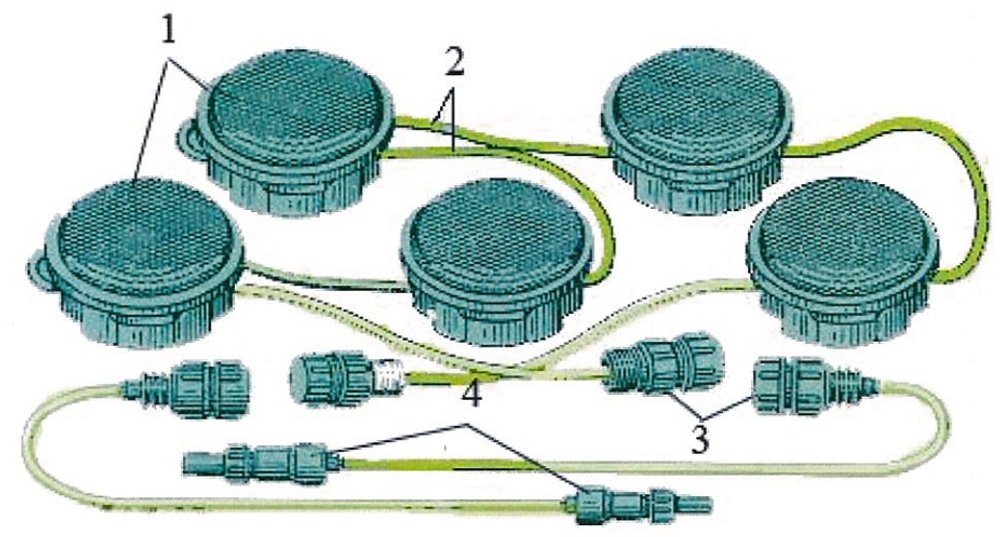

Замість штвтного детонатора також використовується мінний замикач МЗК, з електродетонаторами ЕДУ-2, вгвинченими в детонатор ДУ-62, який призначено для одночасного підриву двох мін.

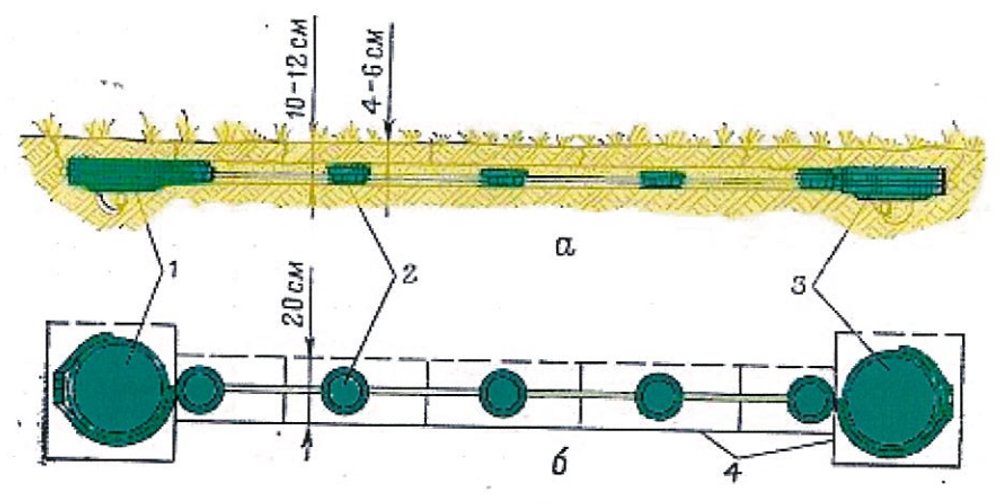

Відстань між центрами сусідніх датчиків - 500 мм. При наїзді на датчик виникає замикання і спрацьовують обидві міни. МЗК встановлюють в ґрунт серелньої твердості або на поверхню.

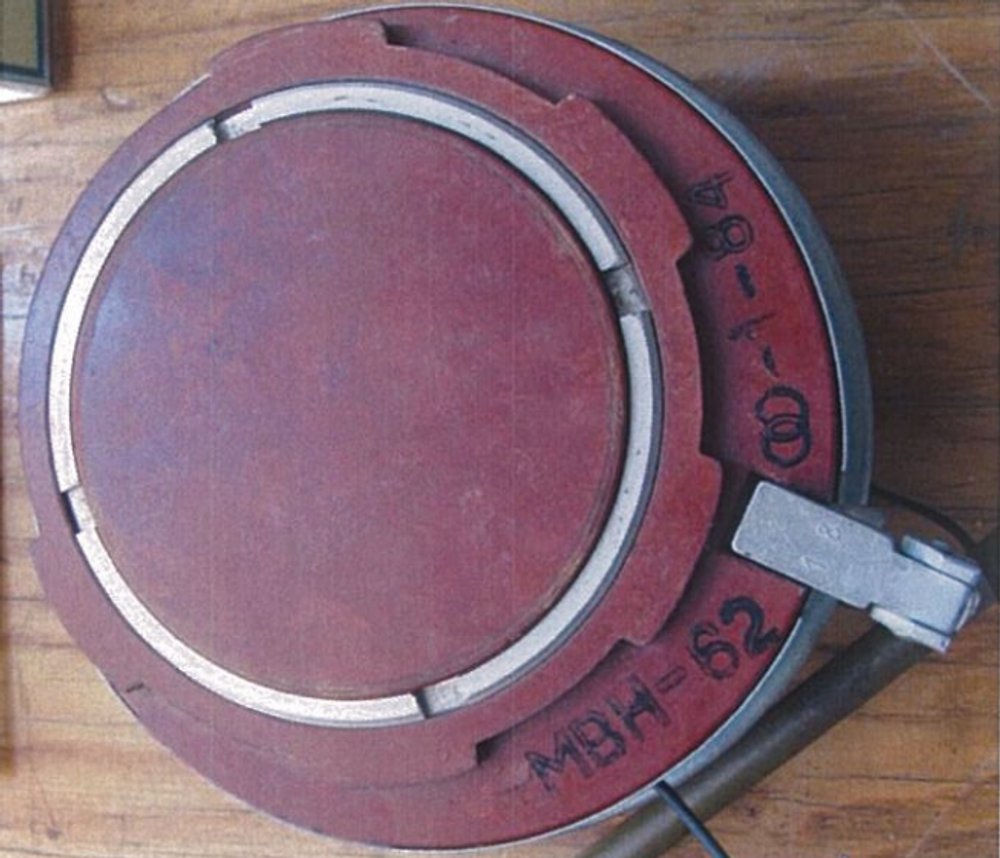

ТМ-62М з детонатором МВН-62

Детонатор МВН-62 - неконтактний магнітний. Має час бойової роботи 1-3 місяці (в холодну погоду батареї живлення швидше розряджаються), після чого міна стає невибуховою. Спрацьовує під проєкцією танка при його швидкості понад 5 км/год, або автомобіля при його швидкості понад 9 км/год.

Міна з детонатором МВН-62 встановлюється в ґрунт (сніг) таким чином, щоб детонатор знаходився вище рівня ґрунту тому, бо він дуже чутливий до низьких і високих температур, вогкості (відмовляють джерела живлення), до свіжості джерел живлення. Встановлення міни з цим детонатором - тільки вручну.

Детонатор МВН-62 має дуже високу чутливість до змін магнітного поля, може викликати вибух міни при наближенні до неї людини, що має при собі металеві предмети (каска, зброя, взуття з цвяховою підошвою та інше) або навіть внаслідок переміщення самої міни по місцевості блище 200 метрів до високовольтних ліній електропередач, працюючих РЛС і потужних радіостанцій. Будь-які електромагнітні впливи (магнітне поле, радіовипромінювання міношукача) викликають спрацювання детонатора обов'язково.

Пошук міни, як правило, здійснюється візуальним спостереженням. Особи, що шукають міни з МВН-62 і переводять їх в транспортне положення, не повинні мати при собі будь-яких феромагнітних предметів: зброї, лопат, каски, ножа, щупа, та ін., А взуття їх не повинно мати сталевих підков і цвяхів.

Міни з детонатором МВН-62 краще тралити. Тралення таких мін не викликає проблем. Трал ЕМТ надійно працює і підриває міни на безпечній від машини відстані.

Забороняється:

1. Підносити до міни, переведені в бойове положення і прибирати від неї феромагнітні предмети.

2. Відшукувати міни, переведені в бойове положення, щупами (навіть не сталевими).

3. Знешкоджувати міни вручну, встановлені з маскуванням детонатора (в маскувальному шарі можуть бути феромагнітні предмети).

ТМ-62М з детонатором МВН-72

Детонатор МВН-72 - неконтактний магнітний. Має час бойової роботи 1-3 місяці (на холоді батареї живдення швидше розряджаються), після чого міна стає невибуховою. Спрацьовує під проєкцією танка або автомобіля при його проїзді наж міною.

Міна з детонатором МВН-72 має ті ж характеристики і заборони як і МВН-62.

Детонатор МВН-72 зазвичай має сіро-чорне забарвлення з чорним маркуванням на верхній площині.

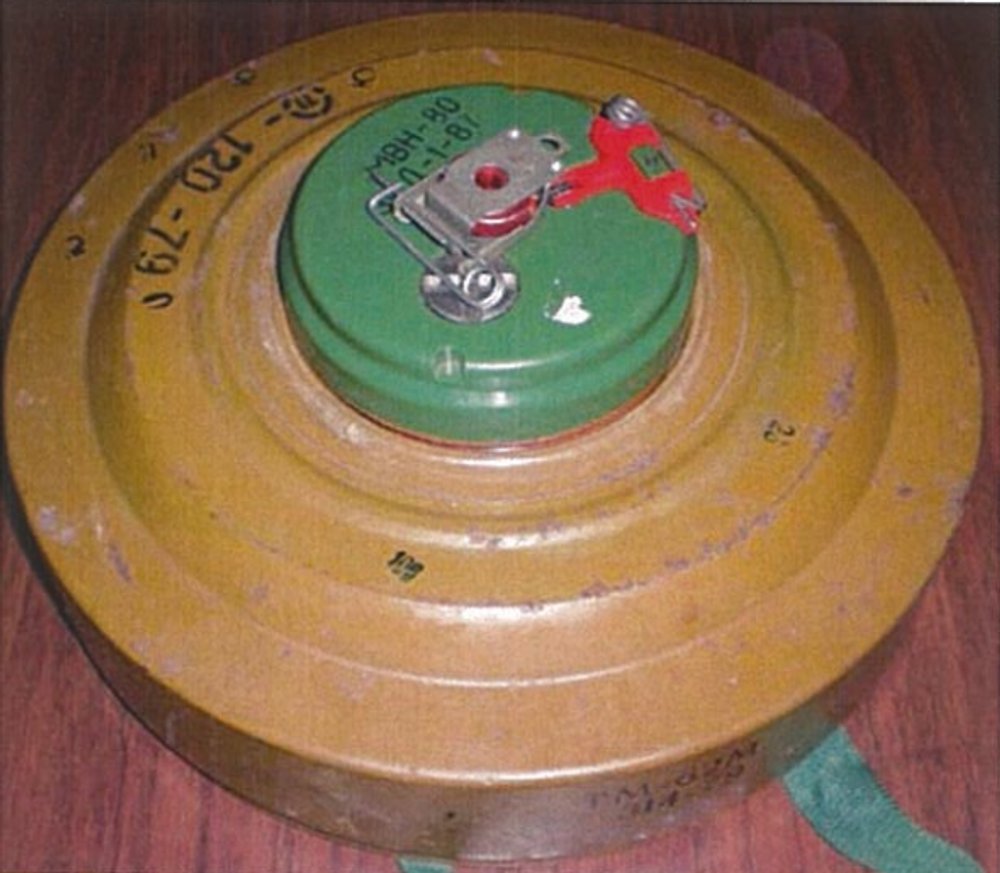

ТМ-62М з детонатором МВН-80

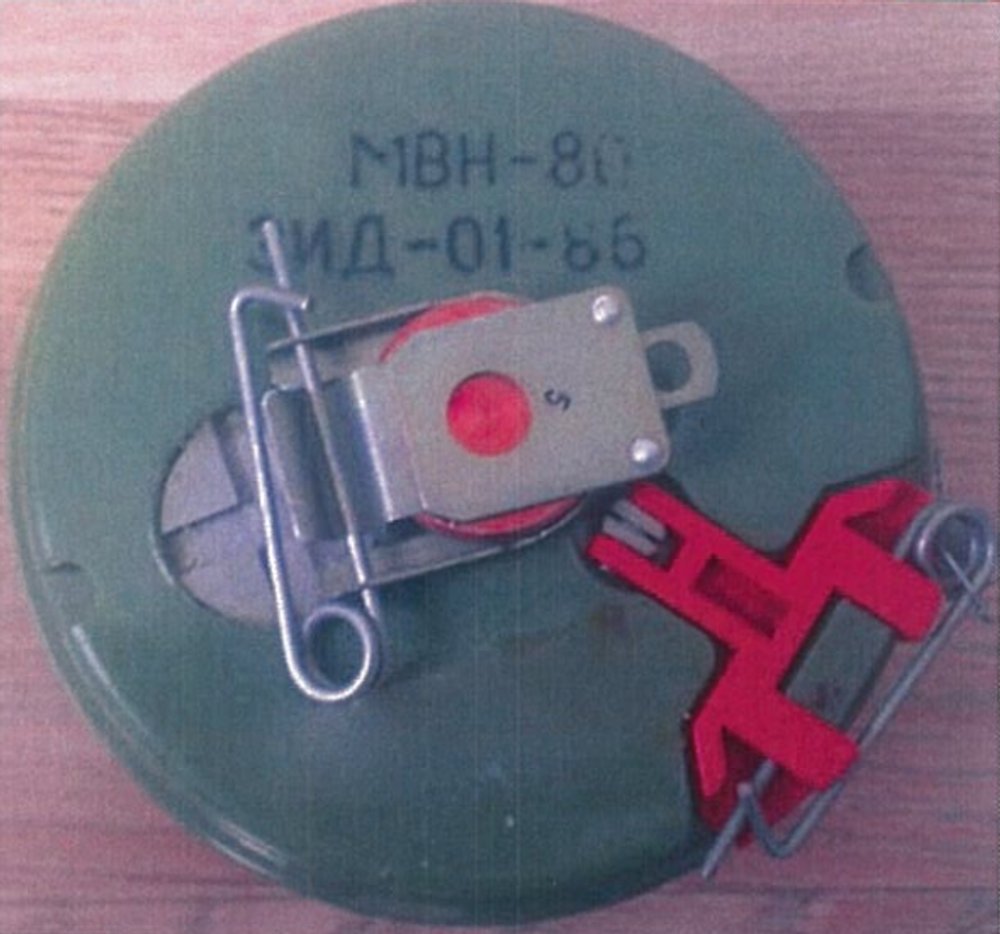

Детонатор МВН-80 неконтактно-контактний, магнітного принципу, призначений для спорядження протитанкових мін серії ТМ-62 і мін ТМ-72 і забезпечує їх підрив під всією проєкцією рухомих цілей. З цим підривником міна може встановлюватись як вручну, так і за допомогою гелікоптера та самохідного мінного загороджувача. Має механізм дальнього взведення з зусиллям 30-300 кг, та часом взведення 20-400 с.

Міна з детонатором МВН-80 має такі ж характеристики і заборони як і МВН-62.

Пошук і зняття мін, встановлених з детонатором МВН-80, допускається тільки за допомогою приладу управління ПУВ-80.

Особи, що відшукують міни і переводять їх в транспортне положення, не повинні мати при собі будь-яких феромагнітних предметів: зброї, лопат, каски, ножа, щупа, та ін., А взуття їх не повинно мати сталевих підков і цвяхів.

Забарвлення мін ТМ-62М

Темно-зелений або оливково-зелений колір.

Маркування мін ТМ-62М

Наноситься чорною фарбою на бічну та верхню поверхню міни:

ТМ-62М - шифр міни.

А98-13-86 - шифр заводу виробника - номер партії - рік виготовлення.

ТГА - шифр спорядження.
